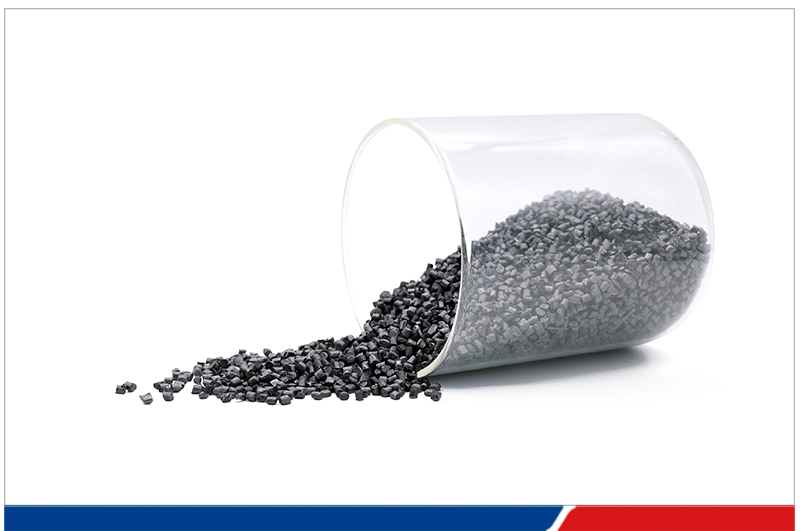

PEEK5600SWR粒子
PEEK5600SWR粒子
PEEK5600SWR是一款不含四氟乙烯及其它鹵素添加劑的超耐磨改性 PEEK 粒子，滿足市場不含氟及鹵素元素的要求，可用注塑、擠出的方式進行生產(chǎn)和加工。

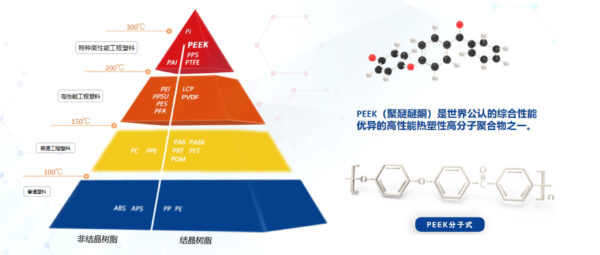

PEEK（聚醚醚酮）的性能優(yōu)勢：
耐高溫性：具有較高的玻璃化轉(zhuǎn)變溫度（Tg=143℃）和熔點（Tm=343℃），其負(fù)載熱變形溫度高達316℃，瞬時使用溫度可達320℃。
機械特性：具有剛性和柔性，特別是對交變應(yīng)力下的抗疲勞性非常突出，可與合金材料相媲美。
自潤滑性：具有優(yōu)良的滑動特性，適合于嚴(yán)格要求低摩擦系數(shù)和耐磨耗用途的場合，特別是用碳纖維、石墨各占一定比例混合改性的PEEK自潤滑性能更佳。
耐腐蝕性：除濃硫酸外，常溫下PEEK不溶于任何溶劑和強酸、強堿，而且耐水解，吸水性很低，具有很高的化學(xué)穩(wěn)定性。
阻燃性：具有自熄性，即使不加任何阻燃劑，可達到UL標(biāo)準(zhǔn)的94V-0級。
易加工性：可采用多種加工方式：注射成型、擠出成型、模壓成型及熔融紡絲等。
耐剝離性：耐剝離性很好，因此可制成包覆很薄的電線或電磁線，并可在苛刻條件下使用。
耐疲勞性：在所有樹脂中具有最好的耐疲勞性。
耐輻照性：耐高輻照的能力很強，超過了通用樹脂中耐輻照性最好的聚苯乙烯?？梢宰鞒搔幂椪談┝窟_1100Mrad時仍能保持良好的絕緣能力的高性能 。
耐水解性：PEEK及其復(fù)合材料不受水和高壓水蒸氣的化學(xué)影響，用這種材料作成的制品在高溫高壓水中連續(xù)使用仍可保持優(yōu)異特性。
安全環(huán)保：PEEK具有低發(fā)煙性和毒氣逸散性：PEEK與很多有機材料相同，在高溫分解時，PEEK主要產(chǎn)生二氧化碳和水。
電氣性能：具有良好的電絕緣性能，并保持到很高的溫度范圍。其介電損耗在高頻情況下也很小。
尺寸穩(wěn)定性：PEEK熱膨脹系數(shù)小，溫度、濕度等環(huán)境條件的變化對PEEK零件的尺寸影響不大，可以滿足對尺寸精度要求比較高工況下的使用要求。
| 測試項目 | 測試標(biāo)準(zhǔn)或儀器 | 單位 | PEEK5600SWR |
|---|---|---|---|
| 機械性能 | |||
| 拉伸強度(23℃) | ISO 527-2/1B/50 | MPa | 170 |
| 拉伸模量(23℃) | ISO 527-2/1B/51 | GPa | 13 |
| 斷裂伸長率(23℃) | ISO 527-2/1B/50 | % | 4 |
| 彎曲強度(23℃) | ISO 178 | MPa | 270 |
| 彎曲模量(23℃) | ISO 178 | GPa | 10 |
| 壓縮強度(23℃) | ISO 604 | MPa | / |
| 簡支梁沖擊強度(無缺口) | ISO 179/U | KJ/m2 | 30 |
| 懸臂梁沖擊強度(缺口) | ISO 180/A | KJ/m2 | / |
| 熱性能 | |||
| 熔點 | DSC | ℃ | 343 |
| 熱變形溫度 | ISO 75-1/-2 | ℃ | 330 |
| 連續(xù)使用溫度 | UL 746B | ℃ | 260 |
| 熱膨脹系數(shù) | ASTM D696 | ppm K-1 | 9 |
| 易燃性等級 | UL 94 | / | V-0 |
| 導(dǎo)熱系數(shù) | ISO 22007 | W/（m ·K） | / |
| 電性能 | |||
| 介電強度 | IEC 60243-1 | KV/mm | / |
| 介電常數(shù) | IEC 60250 | – | / |
| 表面電阻 | IEC 61340 | Ω | / |
| 損耗介質(zhì) | IEC 60251 | – | / |
| 其他性能 | |||
| 顏色 | – | 黑色 | |
| 實密度 | ISO 1183 | g/cm3 | 1.42 |
| 吸水率 (25℃.24Hrs) | ISO 62 | % | 0.3 |
| 成型收縮率（25-24℃) | 3mm 厚度，170℃條件流動方 向 |
% | / |
| 垂直于流動方向 | % | / | |
| 泊松比 | ISO 527-2 | / | |
| 洛氏硬度 | GB/T 3398.2 | HRR | 69 |
| 摩擦系數(shù) | ASTM D3702 | μ | 0.1-0.2 |
| 極限Lpv值 | ASTM D3702 | MPa m/s | 10-18 |
1. 典型數(shù)值為注塑指標(biāo)。如有需要可來電咨詢我司技術(shù)部索要更詳細的技術(shù)指標(biāo)！
2. 該性能指標(biāo)不可作為材料驗收標(biāo)準(zhǔn)。
應(yīng)用-533x400.png "PEEK5600SWR粒子NO4-君華股份")
江蘇君華股份
依托此前在PEEK行業(yè)10+年的經(jīng)驗積累，公司實現(xiàn)PEEK樹脂的聚合生產(chǎn)，可為PEEK零件及型材提供更強的原料保障，創(chuàng)造優(yōu)勢條件。君華成為一家具備PEEK樹脂原料聚合、改性造粒、板棒型材連續(xù)擠出和成品零件研發(fā)生產(chǎn)能力的全產(chǎn)業(yè)鏈企業(yè)，成本及技術(shù)優(yōu)勢非常突出！
在全球供應(yīng)鏈格局重塑的背景下，高性能特種工程塑料的國產(chǎn)化替代成為行業(yè)焦點。君華股份憑借自主研發(fā)能力和規(guī)?；a(chǎn)優(yōu)勢，持續(xù)推動PEEK、PI等高端材料的性能突破與成本優(yōu)化，助力航空航天、新能源汽車、電子半導(dǎo)體等領(lǐng)域?qū)崿F(xiàn)供應(yīng)鏈安全與技術(shù)創(chuàng)新。
業(yè)鏈-600x173.jpg "PEEK5600SWR粒子NO5-君華股份")
流程.webp)
