拉伸彈性模量是試樣受拉在彈性范圍內(nèi)產(chǎn)生的應(yīng)力與應(yīng)變（即距離）之比。是表征材料拉伸性能高低的指標(biāo)之一，拉伸彈性模量值越大，剛性越大，強度越高。也叫楊氏模量，用E進行表示。

拉伸模量計算公式如下：

E = Δf / Δh

其中，Δf表示單位橫截面積兩點之間應(yīng)力的變化值，Δh表示兩點之間應(yīng)變的變化值。

目前用于準(zhǔn)確測量拉伸彈性模量的方法，有引伸計法、應(yīng)變儀法。

⑴ 引伸計法

引伸計是用來測測量部分與試樣接觸的兩點之間線變形的儀器，通常由傳感器、放大器和記錄器三部分組成。大致分機械式引伸計、光學(xué)引伸計、電磁式引伸計和電阻式引伸計四大類。

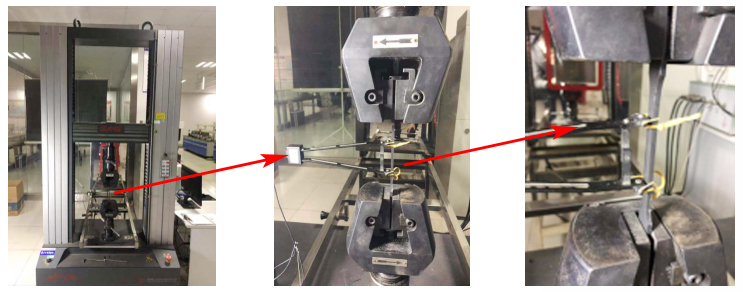

江蘇君華特塑目前使用的是電阻式引伸計，型號 Y50/25，使用精度0.5，其中50為標(biāo)距，25為大的形變量。安裝方法是用兩手指輕輕捏住插有定位銷的引伸計兩力臂，使得試樣與力臂接觸，通過引伸計兩力臂的掛鉤，用皮筋將引伸計固定在試上，后需要拔出定位銷變于力臂的移動。注意兩力臂刀口線與試樣軸線要對中、平行。

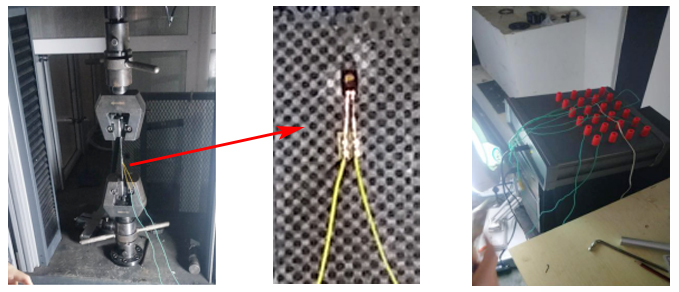

⑵ 應(yīng)變儀法

應(yīng)變儀是隨著變形會發(fā)生電阻值變化的應(yīng)變片按照規(guī)定方向粘在試樣表面，由試樣表面應(yīng)變造成應(yīng)變片的電阻值變化。也稱電阻應(yīng)變儀法。大致分靜態(tài)應(yīng)變儀、動態(tài)應(yīng)變儀、靜動應(yīng)變儀三大類，有線應(yīng)變儀、箔應(yīng)變儀、半導(dǎo)體應(yīng)變儀等。另外應(yīng)變儀配有相應(yīng)的傳感器，可以測量力、質(zhì)量、壓力、位移、扭矩、速度等物理量及其動態(tài)變化過程。

PEEK拉伸彈性模量的計算，是由試驗機主橫梁大傳感器測得試樣承受的負荷應(yīng)力，和引伸計法和應(yīng)變儀法測得應(yīng)變，通過模量公式計算得到。

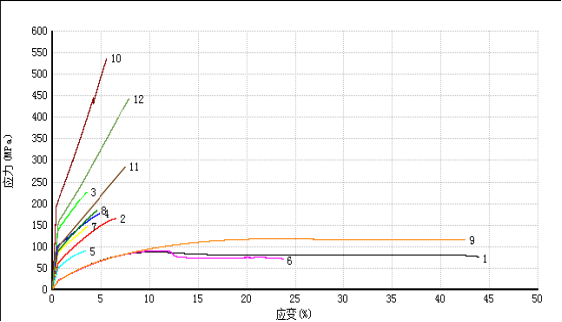

下面為江蘇君華特塑主要在售材料PEEK拉伸應(yīng)力-應(yīng)變曲線圖。曲線斜率為材料的模量，使用Y50/25型電阻式引伸計測得。

注：1—PEEK5600G   2—PEEK5600GF30   3—PEEK5600CF30    4—PEEK5600LF30

         5—PEEKFE20     6—30%PEI+PEEK    7—交聯(lián)型PPSGF40   8—線性PSSGF40

         9—YS2722       10—CF/PEEK        11——GF/PEEK      12—GF/PPS）

江蘇君華特塑是一家同時具備PEEK(聚醚醚酮)樹脂聚合、板棒管片等型材連續(xù)擠出成型及成品零件的研發(fā)、生產(chǎn)、銷售為一體全產(chǎn)業(yè)鏈公司。PEEK(聚醚醚酮)以其優(yōu)異的綜合性能，被廣泛用于航空航天、汽車制造、電子電氣、醫(yī)療等領(lǐng)域。

PEEK5600G純材料，雖然材料的拉伸彈性模量只有4GPa，但也比PE、PVC、POM、PC等常規(guī)材料的性能要好很多，可以在多個領(lǐng)域代替這些常規(guī)塑料材料。

經(jīng)過增強改性的PEEK5600CF30材料的拉伸彈性模量能達到20GPa，完全能滿足多個領(lǐng)域產(chǎn)品的性能要求。

在航空航天及醫(yī)療器械等領(lǐng)域，其對材料的拉伸彈性模量要求更高，常規(guī)的PEEK5600CF30滿足不了的情況下，江蘇君華特塑開發(fā)了連續(xù)CF/PEEK熱塑性復(fù)合材料，材料拉伸彈性模量能達到60GPa，能完全滿足航空航天及醫(yī)療器械等領(lǐng)域的苛刻要求。
