絕緣、導電及防靜電PEEK的分類標準及測量方法簡介

—常州君華特塑公司：張成祥 譚宗尚

一、概述

純的PEEK屬于絕緣體，耐高低壓電性能突出，在很寬的溫度和頻率范圍內可保持其電性能不變。但在電子半導體等特殊行業，生產過程中產生的靜電積聚輕則會吸附灰塵，引起電子器件擊穿損壞，重則導致爆炸火災等重大事故，這就要求PEEK滾輪、PEEK真空吸筆頭等除了要具備耐高溫、耐磨損、高強度等特性優點外，還需要具具有防靜電功能真實是導電功能，可以在純的PEEK中填加碳纖維、石墨等導電類輔料，形成防靜電PEEK甚至是形成導電PEEK。

二、分類標準

絕緣體、防靜電體及導電體的其中一個主要的區分方法是檢測其表面電阻，分類標準詳見下表：

	特性描述	表面電阻	單位	測量方法
絕緣PEEK	屬于絕緣體，不導電、易產生靜電且無法泄放	1012及以上	Ω（歐姆）	表面電阻測試儀
防靜電PEEK	屬于防靜電體，可以泄放靜電	106-1011	Ω（歐姆）	表面電阻測試儀
導電PEEK	屬于導體，可以導電	103-105	Ω（歐姆）	表面電阻測試儀

備注：

1、表面電阻值簡稱表面電阻。

2、表面電阻的概念：是指材料表面上兩點間的直流電壓與通過的電流之比，單位：Ω （歐姆）。

三、測量方法、儀器及照片:表面電阻的測量方法常用的有兩種：

1、可用表面電阻測試儀測量，詳見下圖。

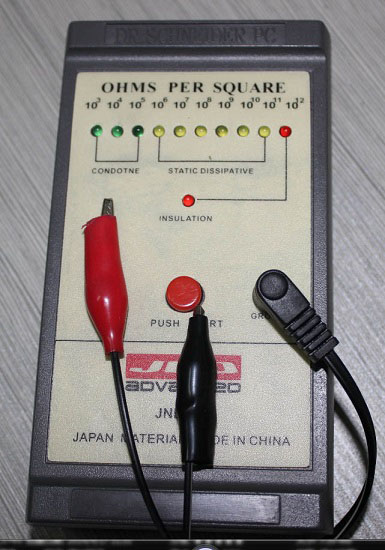

亮燈式表面電阻測試儀

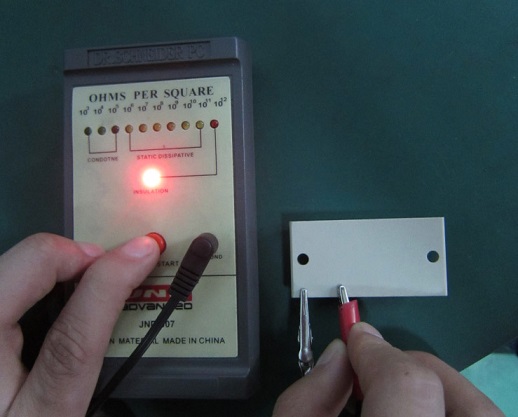

使用亮燈式表面電阻測試儀檢測絕緣體PEEK產品

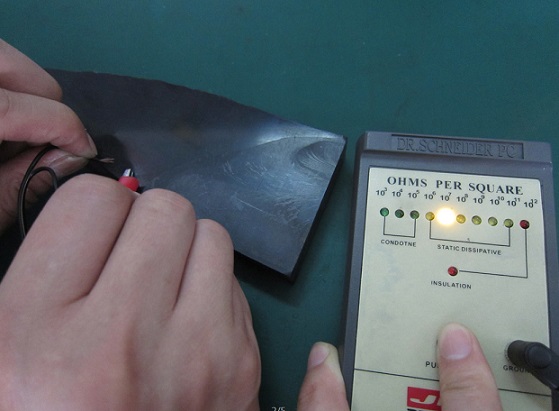

使用亮燈式表面電阻測試儀檢測防靜電PEEK板

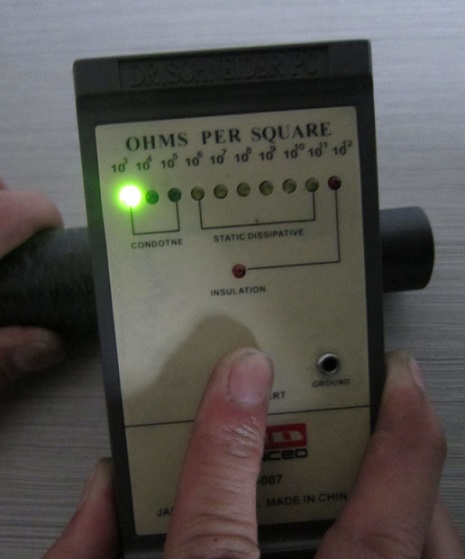

使用亮燈式表面電阻測試儀檢測導體PEEK棒

備注：表面電阻測試儀是依據EOS/ESD， CECC、ASTM和UL測試規程設計的，用于測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻。分亮燈式和重錘式兩種，君華公司使用的是亮燈式的。

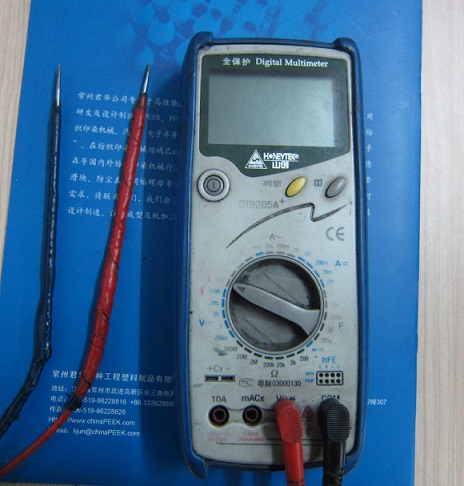

2、 也可用兆歐表測量（亦稱萬用表）

使用兆歐表分別測試絕緣體，防靜電體和導體的圖片如下：

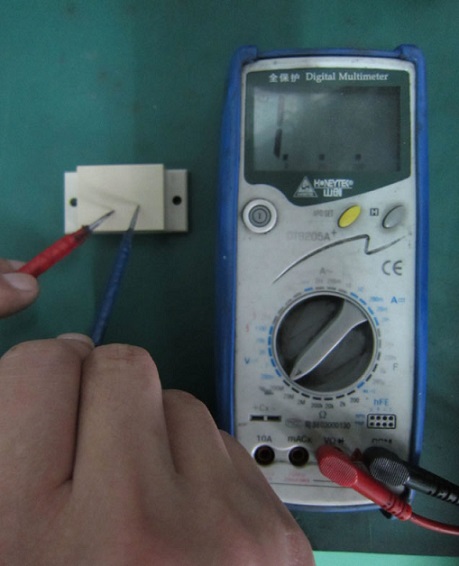

兆歐表檢測PEEK絕緣體產品圖片

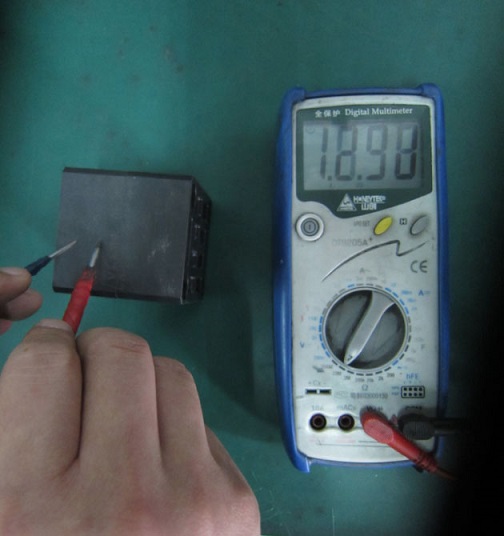

兆歐表撿測防靜電體PEEK調幅螺母圖片

兆歐表撿測防靜電體PEEK調幅螺母圖片
