◆  PEEK齒輪滾齒加工設備、工藝、精度及適用

   PEEK屬于特種高分子聚合物，具有耐高溫、高強度、耐腐蝕、自潤滑、耐磨損等特性優點，采用機加工及注塑工藝加工的PEEK齒輪具有質量輕、耐磨損、自潤滑、低噪音、耐腐蝕等特性優點而被廣泛使用，為了更好滿足客戶對PEEK齒輪類產品的需求，本公司購置了Y3120CNC2型數控滾齒機，具體加工范圍如下：

工件模數	4m	工件直徑	200mm
超范圍加工可以達到	5m	滾刀直徑	110mm
加工齒輪長度	150mm	加工螺旋角	45度
最小加工模數	0.5mm	適  用	PEEK、PI等塑料齒輪

◆  PEEK齒輪滾齒加工原理

  滾齒加工相當于一對交錯軸斜齒圓柱齒輪的空間嚙合，滾刀相當于一個螺旋角很大的具有切削能力的斜齒圓柱齒輪，于工件在一定速比關系之下做空間嚙合，按包絡（展成）原理來完成漸開線、花鍵擺線圓弧等各種齒形加工。祥見下圖：

◆  PEEK齒輪加工精度

  本公司滾齒機按照GB/T8064-1998【滾齒機精度檢驗】標準檢驗出廠，根據加工齒輪模數大、小，在一次或二次進給精切的切削條件下，其加工精度可達到GB/T10095-2001 <漸開線圓柱齒輪進度>的7級精度。一般PEEK齒輪滾齒可以達到8級到9級的精度。

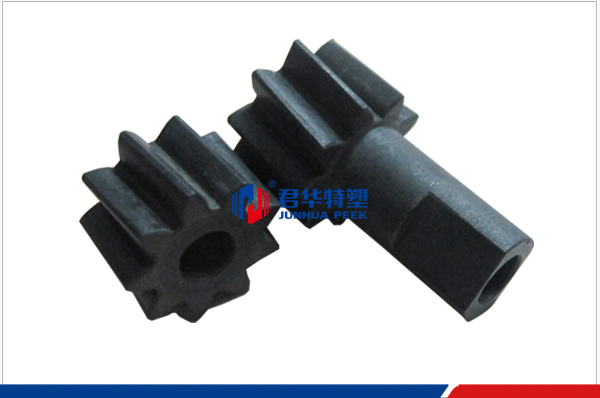

◆  PEEK齒輪加工案例

   本公司滾齒機可以加工PEEK直齒齒輪，PEEK斜齒齒輪（斜齒必須要圓柱 齒），PEEK鏈輪、PEEK蝸輪、PEEK花鍵齒輪等以及圓周上開齒形槽的PEEK類產品。

◆  本公司機床暫時不可加工的齒輪（可以代加工）

  本公司滾齒機暫時不可加工PEEK雙聯齒輪、PEEK傘齒、PEEK內齒， 以下規格PEEK齒輪可通過插齒等其他工藝加工。

◆  PEEK模具注塑齒輪案例

  對于量大及精度要求不是特別高（精度9級）的PEEK齒輪，也可采用開注塑模具注塑的工藝加工。

◆  齒輪的精度等級及加工方法
