PEEK優(yōu)異特性

顱骨是人體中堅硬的骨頭，可以承受較大的壓力，可以抵抗很多的傷害，對腦組織起著保護(hù)作用，一般情況下顱骨是不會受到損傷的。但是生活中仍然有許多人因為這樣那樣的原因造成顱骨的缺損，比如高空墜物、打架斗毆等等造成的顱腦外傷，或者因手術(shù)而不得不拿掉一部分骨瓣等。

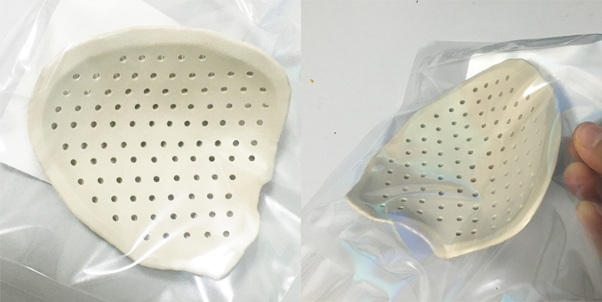

PEEK顱骨修補材料是一一種新型植入級材料，它的學(xué)名叫做聚醚醚酮，經(jīng)過3D加工以后能夠達(dá)到貼合塑形的效果，契合周圍顱骨的部位。另外，它耐高溫、熱傳導(dǎo)差,做完peek材料顱骨修補之后再做檢查是不受限制的，ct檢查的時候影像也會比較清楚，能夠看到塑形的貼合程度。

權(quán)威機(jī)構(gòu)檢測認(rèn)證

PEEK生物相容性檢測

實驗標(biāo)準(zhǔn)	實驗名稱	實驗結(jié)果
IS0 10993-4:2017	體外溶血性能試驗	通過
IS0 10993-10:2010	皮內(nèi)反應(yīng)試驗	通過
IS0 10993-10:2010	皮膚致敏試驗	通過
IS0 10993-5:2009	細(xì)胞毒性試驗	通過
IS0 10993-11:2017	急性毒性試驗	通過
IS0 10993-11:2017	熱原試驗	通過

PEEK、PPSU醫(yī)療級塑料典型性能表

聚合物性能/類型	單位	PEEK5600G	PEEK5600GF30	PEEK5600CF30	PPSU	PSU	測試標(biāo)準(zhǔn)
纖維含量		未填充	30%玻纖	30%碳纖	未填充	未填充	--
拉伸強度	MPa	101	163	220	72	69	ISO 527-1/-2
拉伸模量	GPa	3.5	11	21	2.2	2.5	ISO 527-1/-2
斷裂伸長率	%	10-20	2.8	1.7	60-120	50-100	ISO 527-1/-2
彎曲強度	MPa	157	260	321	91	103	ISO 178
彎曲模量	GPa	3.5	10.5	17.9	2.4	2.6	ISO 178
無缺口沖擊強度	J/m	No Break	860	637	No Break	No Break	ISO 180/IU
熱變形溫度1.82MPa	°C	160	315	315	210	174	ISO 75-1/-2
線性熱膨脹系數(shù)流動方向	ppm/°C	47	20	7	57	56	IS011359-1/-2
線性熱膨脹系數(shù)橫向方向	ppm/°C	50	67	56	57	56	IS011359-1/-2
吸水率24小時	%	0.1	0.1	0.1	0.4	0.3	ISO 62
密度	g/cm3	1.3	1.53	1.41	1.29	1.24	ISO 1183
注:此數(shù)據(jù)為物性平均值，不可做為驗收標(biāo)準(zhǔn)使用。線性熱膨脹系數(shù)平均值在0-150C之間

PEEK特性

	PEEK	PPSU	PSU	PARA	PEI	PC
防腐劑	優(yōu)異	優(yōu)異	優(yōu)異	未測試	優(yōu)異	良好
漂白劑	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	良好
戊二醛	優(yōu)異	優(yōu)異	優(yōu)異	未測試	優(yōu)異	良好
過氧化氫(3%)	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	優(yōu)異	良好
異丙醇	優(yōu)異	優(yōu)異	良好	優(yōu)異	優(yōu)異	良好
酚類( 2%)	優(yōu)異	優(yōu)異	良好	優(yōu)異	良好	優(yōu)異

PEEK滅菌性能特性

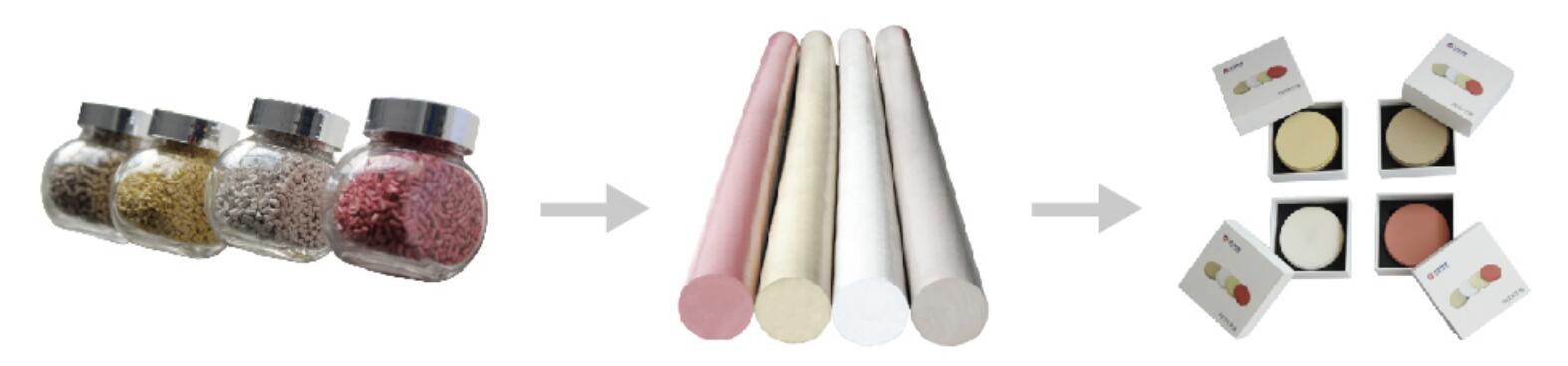

PEEK醫(yī)療應(yīng)用

PEEK未來趨勢

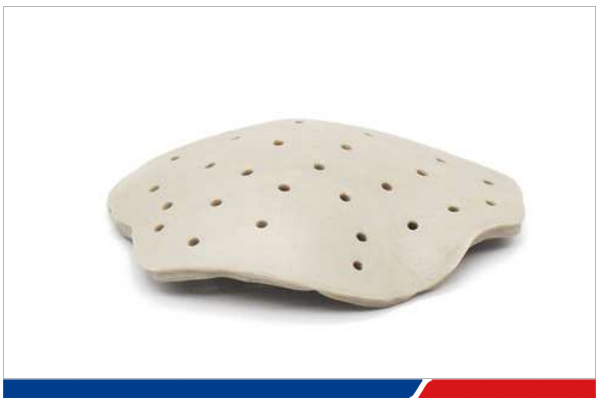

聚醚醚酮PEEK高分子材料由于材料的生物相容性好，能夠復(fù)雜塑形，可吻合缺損區(qū)，力學(xué)性能優(yōu)，防護(hù)性能好，術(shù)后舒適度高，逐漸成為顱骨修補材料的新趨勢。
